پنج نوع یاتاقان معمولاً در دوک های ابزار ماشین مورد استفاده قرار می گیرد: بلبرینگ های شیار عمیق ، یاطاقان توپ تماس زاویه ای ، یاطاقان توپ تماسی زاویه ای دو جهته ، غلتک های استوانه ای دو ردیف و غلتک های مخروطی.

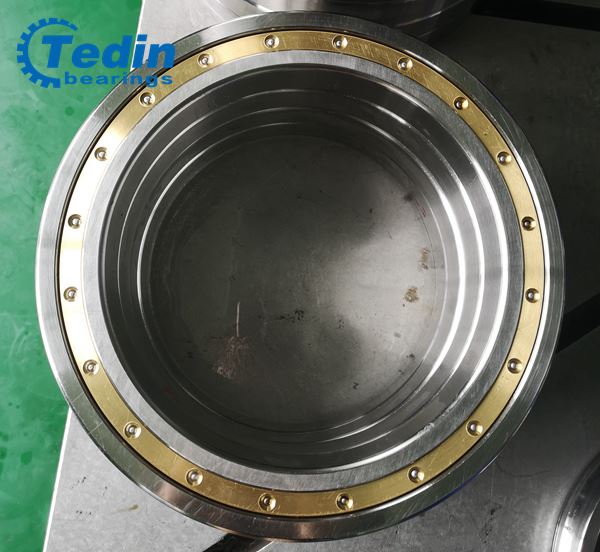

بلبرینگ های شیار عمیق: این نوع بلبرینگ به طور کلی فقط برای تحمل بار شعاعی استفاده می شود. از آنجا که ترخیص قابل تنظیم نیست ، اغلب در مواردی استفاده می شود که نیاز به دقت کم دارند و نیازی به پیش بار ندارند ، مانند دوک های معمولی دستگاه حفاری.
2. بلبرینگ تماس زاویه ایمی تواند بارهای شعاعی و محوری را همزمان تحمل کند. از آنجا که هنگام تحمل بارهای شعاعی باعث ایجاد نیروی محوری داخلی می شوند ، باید نصب و استفاده شوند. روشهای پیکربندی عبارتند از"؛ پشت سر هم"؛ و" ؛ رو در رو" ؛. ،" ؛ پشت سر هم" ؛ و" ؛ چندگانه" ؛ و غیره ، و سفتی اسپیندل را می توان با پیش سفت شدن بهبود بخشید. این نوع بلبرینگ دارای سه زاویه تماس 15 درجه ، 25 درجه و 40 درجه است. بلبرینگ زاویه ای دقیق B7000CY با زاویه تماس 15 درجه یک بلبرینگ ویژه است که مخصوص اسپیندل یک آسیاب با سرعت بالا طراحی شده است. یاتاقان دارای ساختار داخلی است. علاوه بر تغییر ، حلقه ها و عناصر نورد از فولاد برقی سرباره با کیفیت بالا ساخته شده اند. مواد قفس یک لوله پارچه ای چند لایه فنلی با سطوح تحمل 5 ، 4 و 2 است. بنابراین ، این نوع بلبرینگ دارای دقت چرخش و سرعت محدود ، اصطکاک کم و افزایش درجه حرارت پایین.
3. بلبرینگ های زاویه ای تماس دو جهته رانشمعمولاً از 230،000 نوع بلبرینگ زاویه ای دو طرفه با زاویه تماس با زاویه تماس 60 درجه استفاده می شود که توسط یک حلقه صندلی با حفره های روان کننده ، دو حلقه شفت ، یک حلقه فاصله و دو مجموعه توپ فولادی نگه داشته می شود. اجزای قاب انتخاب ارتفاع فاصله مناسب می تواند باعث شود که یاتاقان پس بارگذاری قبل از بارگیری پیش بار لازم را داشته باشد.
این نوع یاتاقان ها می توانند بار محوری دو طرفه را تحمل کنند ، دارای استحکام خوب ، افزایش دما در حین روغنکاری معمولی ، سرعت بالا و مونتاژ و جداسازی آسان هستند. به عنوان یک ساختار جدید ، در حال حاضر بیشتر برای دوک مانند ماشین های سنگ زنی ، ماشین تراش ، ماشین های خسته کننده ، فرز ، ماشین های حفاری و غیره استفاده می شود. در بالا ، اغلب با غلتک های استوانه ای دو ردیف در حال استفاده ترکیب می شود.

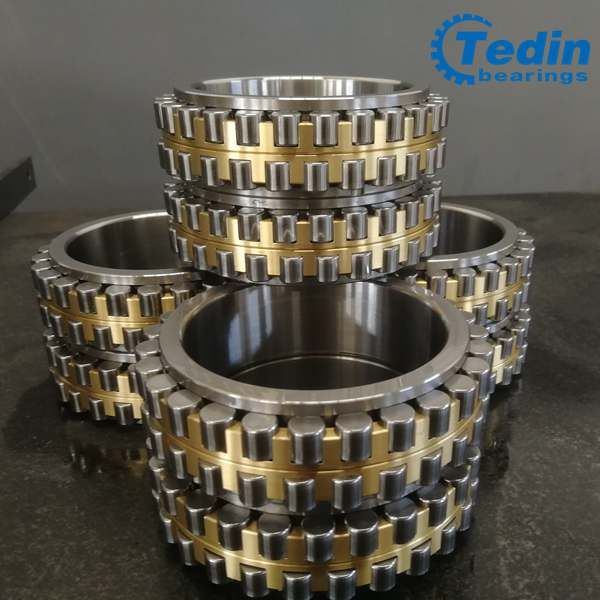

4. غلتک استوانه ای دو ردیفقادر به تحمل بارهای شعاعی بزرگتر هستند و سرعت بیشتری را مجاز می کنند. دو ردیف غلتک در یاتاقان به صورت متقاطع مرتب شده اند ، فرکانس نوسان در حین چرخش را می توان در مقایسه با بلبرینگ تک ردیف دو برابر کرد و دامنه را 70 درصد کاهش داد.
دو نوع یاتاقان معمولاً از این نوع استفاده می شود: NN30/W33 ، NN30K/W33 دو سری بلبرینگ با دنده روی حلقه داخلی و حلقه بیرونی قابل جدا شدن. NNU49/W33 ، NNU49K/W33 دو سری بلبرینگ با دنده روی حلقه بیرونی ، داخلی حلقه داخلی را می توان جدا کرد. حلقه داخلی سری NN30K/W33 و NNU49K/W33 دارای سوراخ مخروطی (مخروطی 1:12) است که با مجله مخروطی محور اصلی مطابقت دارد. حلقه داخلی را می توان به صورت محوری حرکت داد تا حلقه داخلی گسترش یابد تا فاصله یاتاقان کوچک را کاهش داده و حتی بلبرینگ را محکم کنید. یاتاقان های استوانه ای معمولاً به صورت داغ نصب می شوند تا با استفاده از تداخل ، فاصله یاتاقان را کاهش داده و یا به سفت شدن قبلی برسند. برای یاتاقانهای سری NNU49 با حلقه داخلی قابل جدا شدن ، مسیر مسابقه عموماً پس از مجهز شدن حلقه داخلی به دوک برای دقت چرخش دوک بالا پردازش می شود.
5. یاطاقان غلتکی مخروطیمی تواند بارهای شعاعی و محوری را همزمان تحمل کند و یاطاقان غلتکی مخروطی دو ردیف می توانند بارهای محوری دو طرفه را تحمل کنند.
با توجه به اصطکاک کشویی بین انتهای بزرگ غلتک مخروطی و دنده حلقه داخلی ، سرعت محدود اغلب از بلبرینگ های استوانه ای با همان اندازه کمتر است. غلتک های مخروطی مخروطی توخالی می توانند از روغن برای خنک کردن غلطک ها برای کاهش افزایش دما و افزایش سرعت مجاز استفاده کنند. با این حال ، فرآیند تولید این نوع بلبرینگ پیچیده است و الزامات سیستم روغنکاری ابزار ماشین نیز زیاد است. به طور کلی ، فقط در دوک افقی با شرایط خاص استفاده می شود.
